সামারিয়াম কোবাল্ট চুম্বক
Sm2Co17-ভিত্তিক চুম্বকগুলি এখনও স্থায়ী চুম্বক শিল্পে একটি অপরিবর্তনীয় ভূমিকা পালন করছে এর অনন্য উচ্চ তাপমাত্রার চৌম্বকীয় বৈশিষ্ট্য এবং উচ্চতর চৌম্বকীয় স্থিতিশীলতার কারণে, তারপর এটি সর্বদা উচ্চ-গতির মোটর, ইলেকট্রনিক যোগাযোগ এবং মহাকাশে পরিবেশন করে। উচ্চ শক্তির পণ্য চুম্বকগুলি যন্ত্রের ক্ষুদ্রকরণ এবং উচ্চ দক্ষতাকে ত্বরান্বিত করার জন্য গুরুত্বপূর্ণ ভিত্তি। এইভাবে, Sm2Co17-এর আবির্ভাবের পর থেকে SmCo চুম্বক সর্বদাই একটি লক্ষ্য ছিল।
সামারিয়াম কোবাল্ট চুম্বক
Sm2Co17-ভিত্তিক চুম্বকগুলি তাদের অনন্য উচ্চ-তাপমাত্রার চৌম্বকীয় বৈশিষ্ট্য এবং উচ্চতর চৌম্বকীয় স্থিতিশীলতার কারণে স্থায়ী চুম্বক শিল্পে একটি অপরিবর্তনীয় ভূমিকা পালন করে চলেছে। এগুলি উচ্চ-গতির মোটর, ইলেকট্রনিক যোগাযোগ এবং মহাকাশ অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। উচ্চ-শক্তির পণ্য চুম্বকগুলি ডিভাইসগুলির ক্ষুদ্রকরণ এবং দক্ষতাকে ত্বরান্বিত করার জন্য অত্যন্ত গুরুত্বপূর্ণ। অতএব, Sm2Co17 প্রবর্তনের পর থেকে উচ্চ-কর্মক্ষমতা সম্পন্ন SmCo চুম্বক অর্জন করা একটি লক্ষ্য হয়ে দাঁড়িয়েছে।
Sm2Co17-ভিত্তিক চুম্বকগুলি সামারিয়াম, কোবাল্ট, আয়রন, কপার এবং জিরকোনিয়াম দ্বারা গঠিত। প্রতিটি উপাদানের বিষয়বস্তু চৌম্বক কর্মক্ষমতা উপর একটি ভিন্ন প্রভাব আছে. Sm2Co17-ভিত্তিক চুম্বকের মাইক্রোস্ট্রাকচার হল 2:17R সেল ফেজ, 1:5H সেল বাউন্ডারি ফেজ এবং Zr-সমৃদ্ধ 1:3R প্লেটলেট ফেজ নিয়ে গঠিত একটি সেলুলার কাঠামো। 2:17R কোষ হল একটি রম্বোহেড্রাল পর্যায় যার দীর্ঘ অক্ষ সহজ চৌম্বকীয় অক্ষ বরাবর সারিবদ্ধ। এতে ফে-সমৃদ্ধ Th2Zn17-টাইপ রম্বোহেড্রাল Sm2(Co, Fe)17 প্রধান ফেজ হিসেবে রয়েছে। এই 2:17R প্রধান পর্যায়টি চুম্বককে উচ্চ স্যাচুরেশন ম্যাগনেটাইজেশন (Ms) প্রদান করে, যা শেষ পর্যন্ত রিম্যানেন্স (Br) নির্ধারণ করে। 1:5H ফেজ হল একটি Cu-সমৃদ্ধ CaCu5-টাইপ Sm(Co, Cu)5 সেল বাউন্ডারি ফেজ যা ডোমেন ওয়াল পিনিংয়ের মাধ্যমে চুম্বকের জবরদস্তি বাড়ায়। Zr-সমৃদ্ধ 1:3R প্লেটলেট পর্যায়টি সি-অক্ষের লম্বমুখী এবং সেলুলার কাঠামো জুড়ে বিস্তৃত। এই পর্যায়টি কপারকে কোষের সীমানা পর্যায়ে ছড়িয়ে দিতে দেয়, সেলুলার ফেজকে প্রসারিত করে এবং কোষের সীমানা পর্বের ডোমেইন প্রাচীরের শক্তি বৃদ্ধি করে, যার ফলে জবরদস্তি বৃদ্ধি পায়।

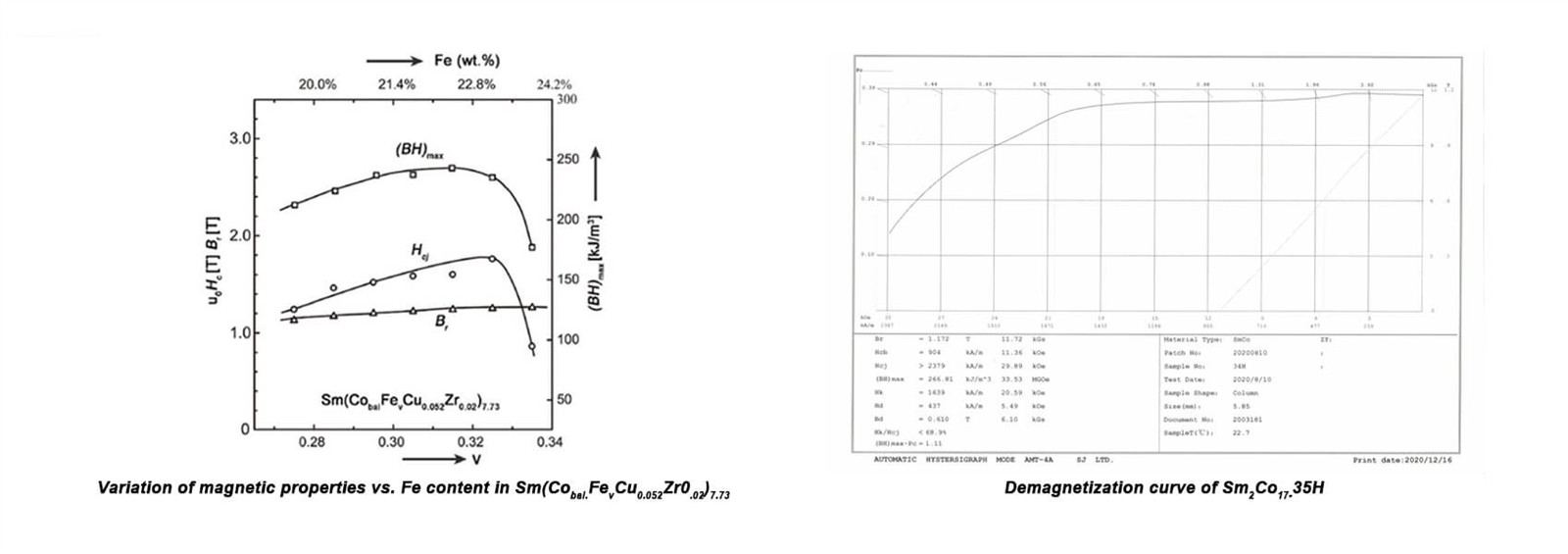

কোষীয় পর্যায়ের আকার ছাড়াও, কোষের সীমানা পর্যায়ের পরিমাণ, বেধ এবং গঠনও চুম্বকের সামগ্রিক চৌম্বকীয় বৈশিষ্ট্যকে প্রভাবিত করে। একটি স্থায়ী চুম্বকের সর্বোচ্চ শক্তি পণ্যের তাত্ত্বিক মান তার স্যাচুরেশন ম্যাগনেটাইজেশন (Ms) এর বর্গক্ষেত্রের সমানুপাতিক। একটি উচ্চ-শক্তি পণ্য অর্জনের জন্য Ms উন্নত করা অপরিহার্য। একটি কাঠামো-সংবেদনশীল পরামিতি হিসাবে, সেলুলার গঠন অপ্টিমাইজ করে শক্তি পণ্য উন্নত করা যেতে পারে। অন্য কথায়, সামেরিয়াম কোবাল্ট চুম্বকের Ms এবং শক্তি পণ্য কার্যকরভাবে কম্পোজিশন অপ্টিমাইজেশান এবং তাপ চিকিত্সা প্রক্রিয়ার পরিবর্তনের মাধ্যমে উন্নত করা যেতে পারে। Sm2(Co, Fe)17 প্রধান পর্বের Fe বিষয়বস্তু প্রধানত চুম্বকের Ms এবং Br উন্নত করতে কাজ করে। Sm2Co17 পর্বের স্যাচুরেশন ম্যাগনেটাইজেশন (Js) প্রায় 12 kGs। Fe বিষয়বস্তু বাড়ার সাথে সাথে Sm2(Co0.8Fe{{10}.2)17 এবং Sm2(Co0.7Fe0.3)17-এর Js পৌঁছতে পারে যথাক্রমে 13.5 কেজি এবং 16.3 কেজি। যাইহোক, যদি Sm(Co, Fe, Cu, Zr)z-এ Fe বিষয়বস্তু 25 wt% অতিক্রম করে, সেলুলার গঠন অস্বাভাবিকভাবে বৃদ্ধি পায়। এই অত্যধিক আকারের সেলুলার কাঠামো নেতিবাচকভাবে এর একজাতীয়তাকে প্রভাবিত করে, যার ফলে জবরদস্তিতে তীব্র পতন ঘটে এবং ডিম্যাগনেটাইজেশন বক্ররেখার বর্গক্ষেত্র।
জেট মিলিং এবং তাপ চিকিত্সা পরিবর্তন ব্যবহার করে, SDM উচ্চ-কার্যকারিতা SmCo চুম্বকের ব্যাপক উত্পাদন আয়ত্ত করেছে। তাদের চৌম্বকীয় কর্মক্ষমতা ইলেক্ট্রন এনার্জি কর্পোরেশন (EEC) এবং আর্নল্ড ম্যাগনেটিক টেকনোলজির সাথে তুলনীয়।
অনুসন্ধান পাঠান
