চৌম্বক রটার সমাবেশ

চৌম্বক রটার সমাবেশ

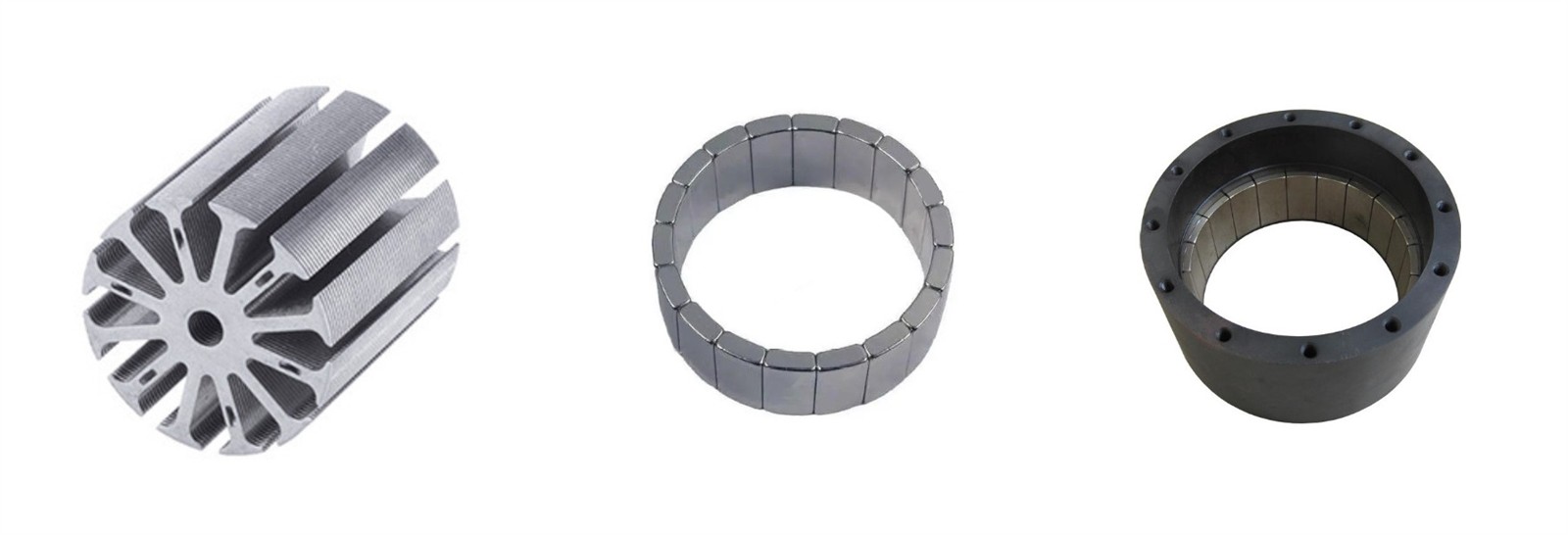

রটার সমাবেশগুলি, সবচেয়ে প্রতিনিধিত্বমূলক চৌম্বক সমাবেশগুলির মধ্যে একটি, একটি লোহার উপাদান এবং একটি স্থায়ী চুম্বক দ্বারা গঠিত। বাস্তবে, প্রয়োগের উপর নির্ভর করে, মোটরের ধরন, এবং সমাবেশ পদ্ধতি, বন্ধনযুক্ত চুম্বক, sintered ferrite চুম্বক, sintered Samarium Cobalt চুম্বক, এবং sintered Neodymium চুম্বক সবই রটার সমাবেশের জন্য ব্যবহার করা যেতে পারে। এটি উল্লেখ করা উচিত যে অ্যাসেম্বলিগুলি এডি কারেন্ট ক্ষতি কমাতে চুম্বক বিভাজন প্রযুক্তির মাধ্যমে উত্পাদিত স্তরিত চুম্বকগুলির সাথেও সরবরাহ করা হয়।

গঠন:

স্থায়ী চুম্বক রটার সমাবেশ একটি রটার কোর এবং একটি রটার শ্যাফ্ট অন্তর্ভুক্ত। রটার শ্যাফ্ট রটার কোরের শ্যাফ্ট গর্তের মধ্য দিয়ে যায় এবং রটার কোরের সাথে একসাথে বেঁধে যায়। এটি বৈশিষ্ট্যযুক্ত যে রটার কোরের বাইরের দিকে বেশ কয়েকটি বস রয়েছে। চৌম্বকীয় টাইলস দুটি সংলগ্ন বসের মধ্যে যথাক্রমে বেঁধে দেওয়া হয়।

যেহেতু রটার কোরটি বেশ কয়েকটি বসের সাথে সরবরাহ করা হয়েছে, এবং চৌম্বকীয় টাইলটি বস কাঠামোর মাধ্যমে রটার আয়রন কোরে বাকল করা হয়েছে, এটি নিশ্চিত করতে পারে যে চৌম্বকীয় টালি এবং রটার কোরটি ভাল অবস্থানে রয়েছে। এছাড়াও, চৌম্বকীয় টাইলের ভিতরের দিক এবং রটার কোরের বাইরের যোগাযোগের পৃষ্ঠটি আঠালো দিয়ে লেপা, যা আরও নিশ্চিত করে যে রটার কোর এবং চৌম্বক টাইলের মধ্যে সমাবেশ দৃঢ় এবং নির্ভরযোগ্য; এছাড়াও, রটার কোরে বেশ কয়েকটি স্লটের মাধ্যমে রয়েছে, যা কার্যকরভাবে রটার শ্যাফ্টকে চমৎকার চৌম্বক পরিবাহিতা এবং চৌম্বকীয় ফ্লাক্স লিকেজ, সরল গঠন, সহজ সমাবেশ এবং কম উৎপাদন খরচ থেকে প্রতিরোধ করে।

আবেদন:
চৌম্বকীয় রটার সমাবেশ বিভিন্ন শিল্প এবং ডিভাইসে প্রয়োগ খুঁজে পায় যেখানে বৈদ্যুতিক শক্তিকে যান্ত্রিক শক্তিতে রূপান্তর করতে হয় বা এর বিপরীতে প্রয়োজন হয়। চৌম্বকীয় রটার সমাবেশগুলির কিছু সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

1. বৈদ্যুতিক মোটর;
2. জেনারেটর;
3. ম্যাগনেটিক লেভিটেশন সিস্টেম;
4. চৌম্বক বিয়ারিং;
5. চৌম্বকীয় কাপলিং: চৌম্বকীয় রটার অ্যাসেম্বলিগুলি চৌম্বকীয় কাপলিংগুলিতে নিযুক্ত করা হয়, যা কোনও শারীরিক যোগাযোগ ছাড়াই দুটি ঘূর্ণায়মান শ্যাফ্টের মধ্যে টর্ক প্রেরণ করতে ব্যবহৃত হয়। রটার সমাবেশ দ্বারা উত্পন্ন চৌম্বক ক্ষেত্র একটি অ-চৌম্বকীয় বাধার মধ্য দিয়ে যায়, যা একটি হারমেটিক সীল বজায় রাখার সময় টর্ক স্থানান্তরের অনুমতি দেয়। চৌম্বকীয় কাপলিং পাম্প, মিক্সার এবং অন্যান্য অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে ফুটো-মুক্ত অপারেশন গুরুত্বপূর্ণ;
6. চৌম্বকীয় উদ্দীপক: চৌম্বকীয় রটার সমাবেশগুলি পরীক্ষাগার চৌম্বকীয় উদ্দীপকগুলিতে ব্যবহার করা হয়। এই আলোড়নকারীরা একটি ঘূর্ণমান চৌম্বক ক্ষেত্র ব্যবহার করে একটি পাত্রের ভিতরে একটি চৌম্বকীয় আলোড়ন বার চালাতে, তরল বা দ্রবণের মিশ্রণ বা আন্দোলনকে সহজতর করে। চৌম্বকীয় উদ্দীপকগুলি সাধারণত রাসায়নিক পরীক্ষাগার, ফার্মাসিউটিক্যাল গবেষণা এবং জৈবিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
