স্পিডোমিটার (ওডোমিটার) চুম্বক

স্পিডোমিটার(ওডোমিটার)চুম্বক

মোটরসাইকেল স্পিডোমিটার চুম্বকগুলি গত কয়েক দশক ধরে কাস্ট AlNiCo চুম্বকের বৃহত্তম ব্যবহারকারীদের মধ্যে একটি, এবং বেশিরভাগ স্পিডোমিটার চুম্বক এখন ভারতীয় বাজারে রপ্তানি করা হয়।

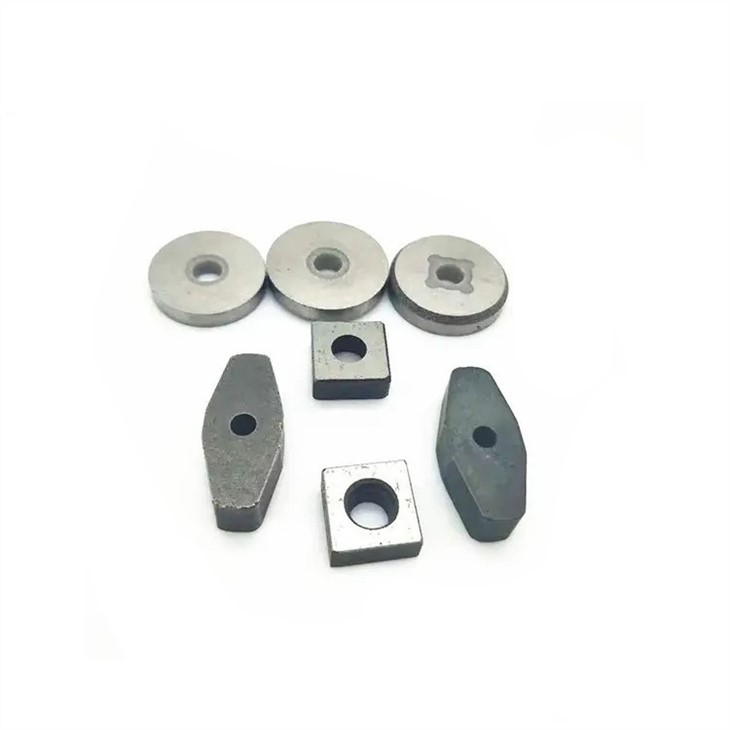

AlNiCo ওডোমিটার চুম্বক হল AlNiCo দ্বারা নির্মিত একটি চুম্বক যা অটোমোবাইল ওডোমিটারে ব্যবহৃত হয়। এটি একটি বাইরের AlNiCo চুম্বক রিং এবং একটি চৌম্বকীয় ইনজেকশন মোল্ডড বডি নিয়ে গঠিত একটি শ্যাফ্ট হোল যা বাইরের চৌম্বক রিংয়ের গর্তে লাগানো হয়। বাইরের চৌম্বক রিং একটি হস্তক্ষেপ ফিট, চৌম্বক ইনজেকশন ছাঁচনির্মাণ বডি এবং বাইরের চুম্বক রিং হল নলাকার দেহ, বাইরের চুম্বক রিং হল একটি AlNiCo স্থায়ী চুম্বক, এবং বাইরের চুম্বক রিংয়ের গর্তের ব্যাস চৌম্বকীয় ইনজেকশন ছাঁচনির্মাণের সাথে মিলে যায় শরীরের ব্যাস। ইনজেকশন বডির শ্যাফ্ট হোলের ব্যাস ইনজেকশন মোল্ড বডির চেয়ে তিনগুণ। AlNiCo ওডোমিটার চুম্বকের উৎপাদন প্রক্রিয়া সহজ এবং সহজ, কাঁচামাল AlNiCo বিরল আর্থ নিওডিয়ামিয়াম বা SmCo-এর তুলনায় তুলনামূলকভাবে সস্তা, এবং পণ্যের ব্যবহারের কার্যকারিতা বিদ্যমান অনুরূপ পণ্যগুলির সমান বা তার চেয়ে ভাল, যার ফলে উত্পাদন খরচ হ্রাস পায় এবং প্রচুর ব্যয়বহুল বিরল আর্থ স্থায়ী চুম্বক সামগ্রী সংরক্ষণ করে।

কাজ নীতি

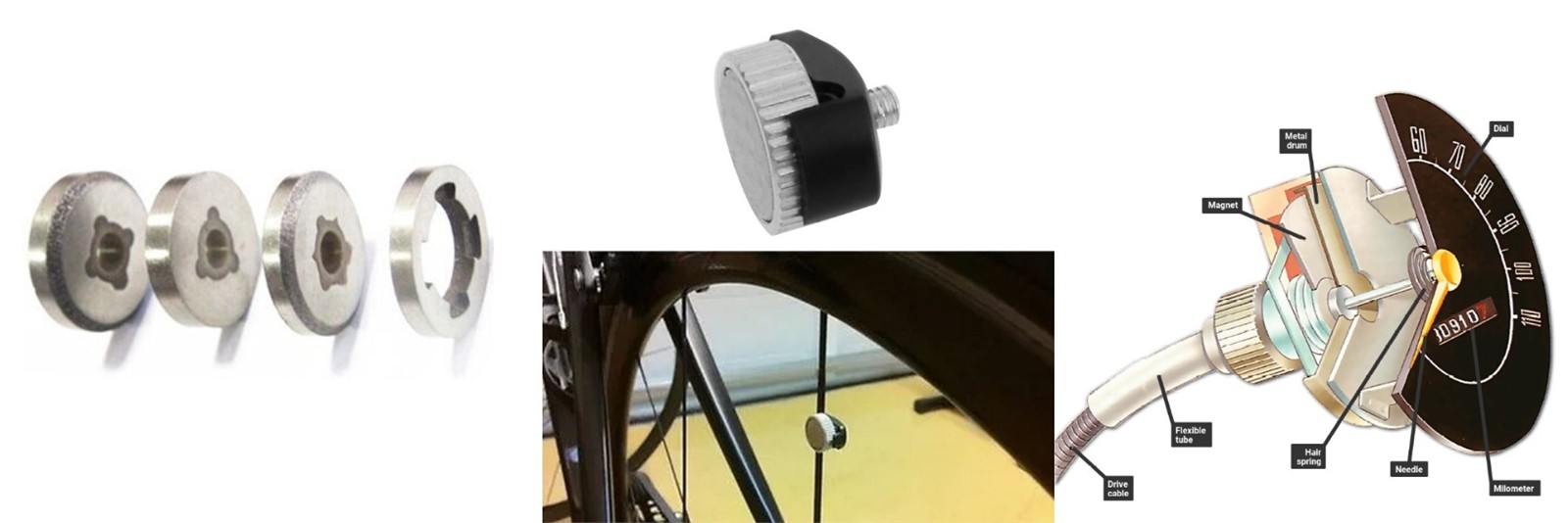

একটি নমনীয় শ্যাফ্ট স্পিডোমিটারের ড্রাইভ শ্যাফ্টকে সামনের চাকার ভিতরের ড্রাইভিং গিয়ারগুলির সাথে সংযুক্ত করে। AlNiCo চুম্বকটি ড্রাইভ শ্যাফ্টের সাথে সংযুক্ত থাকে এবং এটির সাথে ঘোরে। একটি ধাতব কাপ AlNiCo কয়েল ঢেকে রাখে এবং AlNiCo চুম্বক এবং কাপের মধ্যে একটি ছোট ফাঁক থাকে। স্পিডোমিটার সুইয়ের নীচের প্রান্তটি একটি ধাতব কাপ দ্বারা চুলের বসন্তের সাথে সংযুক্ত থাকে। হেয়ার স্প্রিংস সুই স্থির রাখবে এবং সময়মতো রিসেট করবে। যখন মোটরসাইকেলটি চলছে, সামনের চাকাটি গিয়ারগুলিকে ঘোরায়, যা তারপরে ড্রাইভ শ্যাফ্টে চুম্বকটিকে ঘুরিয়ে দেয়। এই মুহুর্তে, চুম্বক এবং ধাতব কাপের মধ্যে ফ্লাক্স লাইনগুলি কাটা হবে, যার ফলে একটি প্ররোচিত বর্তমান এবং চৌম্বক ক্ষেত্র তৈরি হবে। প্ররোচিত চৌম্বক ক্ষেত্র এবং চুম্বকের চৌম্বক ক্ষেত্রের মধ্যে মিথস্ক্রিয়া হওয়ার কারণে, ধাতব কাপটি ঘুরবে। চুলের বসন্তের স্যাঁতসেঁতে প্রভাব ধাতব কাপের ঘূর্ণনকে প্রভাবিত করে এবং কাপের টর্ক চুলের বসন্তের স্যাঁতসেঁতে টর্কের সমান হলে সুই একটি নির্দিষ্ট গতিতে বিশ্রাম নেবে। উচ্চ গতি আরও টর্ক তৈরি করে, যার ফলে একটি বিস্তৃত সুইং কোণ হয়। কাউন্টারটি তিনটি ওয়ার্ম গিয়ার জোড়া এবং একটি ড্রাম দিয়ে তৈরি। যখন নমনীয় শ্যাফ্টটি 1000 বার ঘোরে, এটি শেষ কীট গিয়ারকে চালিত করে, এবং গিয়ারটি একটি বৃত্তে পরিণত হয়, তখন উত্থিত নখরটি ড্রামে অঙ্কগুলিকে আলোড়িত করবে।

কিভাবে একটি বিশুদ্ধভাবে ইলেকট্রনিক ওডোমিটার কাজ করে?

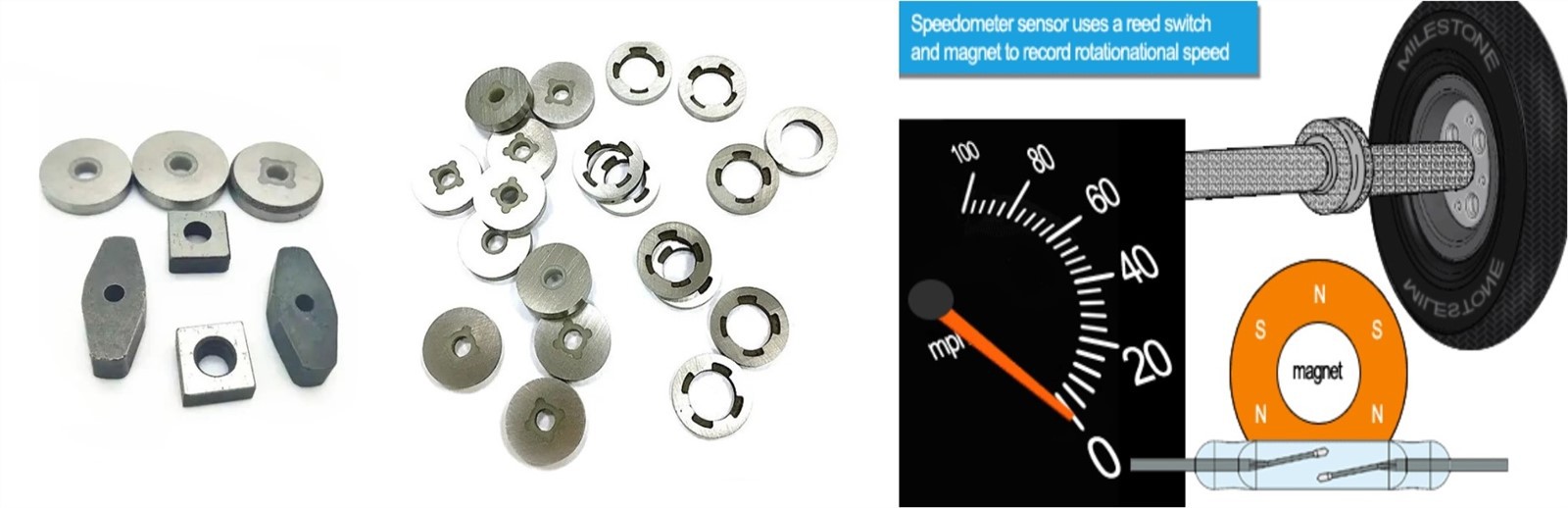

বিশুদ্ধ ইলেকট্রনিক ওডোমিটার সেন্সর যান্ত্রিক অংশগুলির সাথে সরাসরি যোগাযোগ করে না, এবং সেন্সর প্রোব এবং লক্ষ্য চাকার মধ্যে একটি ছোট ফাঁক থাকে, যা সাধারণত 1.4 প্লাস 0.6 মিমি রাখা হয়। যখন গাড়িটি গতিশীল থাকে, ওডোমিটার রটারটি ট্রান্সমিশন আউটপুট শ্যাফ্টের সাথে তাল মিলিয়ে ঘোরে। যখন ওডোমিটার রটারের একটি নির্দিষ্ট দাঁত সেন্সর প্রোবের সাথে সম্পর্কিত অবস্থানে ঘোরে, তখন প্রোবের সংবেদনশীল ডিভাইসটি ওডোমিটার রটারের চৌম্বক ক্ষেত্রের দ্বারা প্রভাবিত হয় এবং একটি নিম্ন স্তরের আউটপুট দেয়। ওডোমিটার রটারের দাঁত সেন্সর প্রোবের সাথে সারিবদ্ধ হয় না, এবং প্রোবের সংবেদনশীল যন্ত্রটি চৌম্বক ক্ষেত্র দ্বারা প্রভাবিত হয় না এবং উচ্চ স্তরের আউটপুট দেয়, যাতে প্রতিবার ট্রান্সমিশনের আউটপুট শ্যাফ্ট একটি বিপ্লব ঘোরায়, ওডোমিটার সেন্সর একটি বর্গাকার তরঙ্গ পালস সংকেত দেয়, যা সংযোগকারী তারের জোতার মাধ্যমে প্রেরণ করা হয়। . সেন্সর দ্বারা প্রেরিত ম্যাগনেটোইলেক্ট্রিক পালস সংকেত মিটারের ভিতরে মাইক্রোকম্পিউটার দ্বারা প্রক্রিয়া করা যেতে পারে এবং স্পিডোমিটারের জন্য ডিসপ্লে স্ক্রিনে প্রদর্শিত হতে পারে। কম্পিউটার গাড়ির গতি এবং মোট চলমান সময়ের উপর ভিত্তি করে মাইলেজ গণনা এবং প্রদর্শন করতে ওডোমিটার প্রক্রিয়া করে।

যখন AlNiCo চুম্বক চুম্বককে ডিম্যাগনেটাইজ করা হয়, তখন উচ্চ গতিতে গাড়ি চালানোর সময় স্পিডোমিটার পয়েন্টারটি সামান্য দুলতে থাকে। মাঝারি এবং নিম্ন গতিতে, এটি প্রায়শই শূন্যের দিকে নির্দেশ করে, বা পয়েন্টার সূচকটি খুব বড় এবং ইঙ্গিত মানটি ভুল।

সমাধান: স্পিডোমিটারটি সরান, রটারটি সরান এবং পুনরায় চুম্বকীয় করুন।
